在半导体制造业这一高度精密的领域，晶圆作为芯片的载体，其表面质量直接决定了最终集成电路的性能与良率。晶圆检测设备，特别是其中的核心——半导体光学检测仪器，扮演着至关重要的“精密之眼”角色，确保每一片晶圆都近乎完美，支撑着从消费电子到航空航天等众多尖端产业的基石。

一、晶圆检测：半导体制造的“守门员”

晶圆检测是指在半导体制造过程中，对硅片或化合物半导体晶圆表面进行缺陷、形貌、尺寸、膜厚、套刻精度等多维度质量检查的过程。它贯穿于光刻、刻蚀、薄膜沉积、化学机械抛光等关键制程的前、中、后阶段，是发现并剔除不良品、监控工艺稳定性的核心环节。任何微小的颗粒、划痕、图案异常或尺寸偏差，都可能导致芯片功能失效。因此，高效、精准的检测是提升芯片良率、降低生产成本的关键。

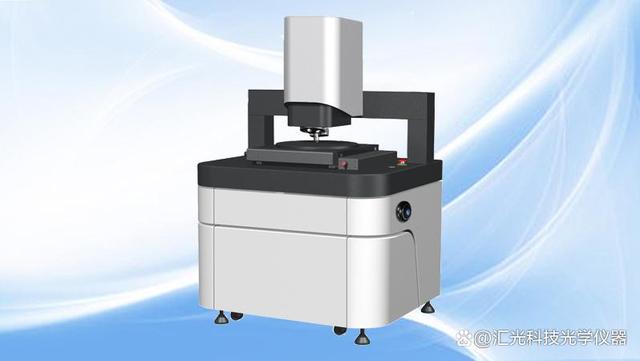

二、半导体光学检测仪器：技术核心与应用

半导体光学检测仪器是晶圆检测设备家族中最重要、应用最广泛的类别。它利用光的物理特性（如反射、干涉、散射、衍射）与高分辨率成像技术，实现非接触、高速度、高精度的测量与缺陷识别。主要类型包括：

1. 明场/暗场光学检测系统：这是最基础的表面缺陷检测工具。明场检测利用垂直照明捕捉表面反射光，对图案缺陷敏感；暗场检测则利用倾斜照明，对微小颗粒和表面粗糙度异常极为灵敏。两者结合，可全面覆盖各类缺陷。

1. 光学轮廓仪/干涉仪：利用光的干涉原理，以纳米级甚至亚纳米级的纵向分辨率，精确测量薄膜厚度、表面三维形貌、台阶高度等关键参数，对于控制CMP（化学机械抛光）等工艺至关重要。

1. 套刻误差测量系统：通过高精度光学成像，测量前后两次光刻图案之间的对准偏差（套刻误差），是保证多层电路精确对准、实现高密度集成的生命线。

1. 光谱椭偏仪：通过分析偏振光在薄膜表面反射后的状态变化，非破坏性地精确测定薄膜的厚度、折射率、消光系数等光学常数，广泛应用于各种薄膜沉积工艺的监控。

这些仪器通常集成了高性能光源（如激光、LED）、精密光学镜头、高灵敏度探测器（如CCD、CMOS传感器）以及强大的图像处理与算法软件，能够自动识别、分类和定位缺陷，并与制造执行系统联动，实现智能化的工艺控制。

三、技术挑战与发展趋势

随着半导体工艺节点不断向5纳米、3纳米乃至更先进制程迈进，对光学检测仪器提出了前所未有的挑战：

• 分辨率极限：特征尺寸已远小于可见光波长，必须采用更短波长（如深紫外DUV、极紫外EUV）光源或计算成像等超分辨率技术来“看清”纳米级结构。
• 检测速度与吞吐量：晶圆尺寸增大（如12英寸成为主流），检测点位数量剧增，要求在极高精度下实现更快扫描速度，这对硬件设计和算法效率是巨大考验。
• 复杂三维结构检测：3D NAND、FinFET等三维结构成为主流，需要仪器具备强大的三维形貌与内部缺陷检测能力。
• 大数据与人工智能：海量的检测图像数据催生了AI（人工智能）与ML（机器学习）的深度应用。通过深度学习算法，可以更准确、更快速地识别复杂缺陷模式，甚至预测工艺漂移，实现预测性维护，从“检测”迈向“洞察”。

四、结论：不可或缺的精密基石

总而言之，半导体光学检测仪器作为晶圆检测设备的核心，是确保半导体制造迈向更高精度、更小尺寸、更高良率的基石技术。它不仅是发现缺陷的“眼睛”，更是优化工艺、驱动技术进步的“大脑”。随着半导体产业持续向更尖端领域探索，对光学检测仪器的性能要求将永无止境，其技术创新也必将与半导体工艺的演进同频共振，共同支撑起信息时代的数字大厦。
