在玻璃制造与深加工行业，产品质量和安全性能至关重要。其中，残余应力的大小与分布是决定玻璃机械强度、热稳定性和抗冲击能力的关键因素。玻璃表面应力仪，作为一类专业的精密光学仪器，正是为此类测量而生，为确保玻璃制品品质提供了科学、可靠的检测手段。

一、仪器定义与核心功能

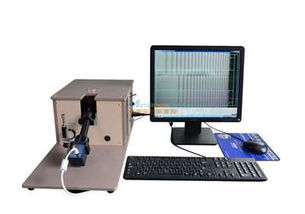

玻璃表面应力仪，常被称为表面应力仪或玻璃应力仪，是专门用于无损测量玻璃表面及近表面层残余应力的光学检测设备。其核心功能在于精确量化玻璃在成型、切割、钢化、夹层等加工过程中产生的应力值，这对于评估玻璃的安全性（特别是建筑用安全玻璃、汽车玻璃）、优化生产工艺、进行失效分析以及满足相关国际国内标准（如GB 15763.2、EN 12150等）至关重要。

二、工作原理：光弹性效应的应用

绝大多数表面应力仪的工作原理基于“光弹性效应”。当透明或半透明的玻璃内部存在应力时，会表现出类似单轴或双轴晶体的光学各向异性性质，即产生暂时的双折射现象。具体过程如下：

1. 偏振光入射：仪器发出特定波长的单色偏振光（常用钠D光或LED光源），照射到玻璃表面。
2. 应力引起相位差：光线穿透玻璃表层（通常为几十微米深度）。玻璃中的残余应力会导致沿两个主应力方向振动的光波产生光程差（即相位差）。
3. 干涉与测量：携带了应力信息的光线经过检偏器后发生干涉。仪器通过精密的光学系统（如补偿器、CCD传感器等）测量这种相位差。
4. 计算与输出：根据相位差与应力之间的固定物理关系（应力光学定律），仪器内部的处理器可自动计算出玻璃表面的应力值（单位通常为MPa），并直观显示在屏幕上。对于化学钢化玻璃，还能通过测量不同深度的应力来推算压缩应力层深度（DOL）。

三、主要类型与技术特点

根据测量原理和结构的差异，常见的玻璃表面应力仪主要分为两类：

1. 表面掠入射法应力仪：这是目前应用最广泛、技术最成熟的一类。它采用高角度掠入射的方式，使光线在玻璃表面层发生多次反射，从而极大增强了应力产生的光学信号，特别适合测量钢化玻璃、半钢化玻璃的表面压应力。其特点是测量快速、准确、无损，且能区分表面应力和中心应力。
2. 散射光法应力仪：主要用于测量化学钢化（离子交换）玻璃的应力分布。它利用玻璃内部因离子交换产生的折射率梯度对散射光的影响，通过扫描测量来获得应力随深度的分布曲线，能同时给出表面应力和应力层深度。

现代先进的应力仪通常集成了高分辨率摄像头、自动对焦系统、触摸屏和强大的分析软件，支持数据存储、统计分析、报告生成等功能，并朝着便携化、智能化方向发展。

四、应用领域

玻璃表面应力仪的应用贯穿于整个玻璃产业链：

• 建筑玻璃：检测钢化玻璃、夹层玻璃的表面压应力是否达标，确保其安全破碎特性。
• 汽车玻璃：对挡风玻璃、侧窗等安全玻璃部件进行强制性应力检测。
• 家电与电子产品：测量触摸屏盖板玻璃（如手机、平板电脑）、烤箱门、冰箱搁板等的应力，保证其强度和抗冲击性。
• 工艺玻璃与器皿：检测玻璃艺术品、实验室器皿、酒瓶等是否存在有害应力，防止自爆或强度不足。
• 研发与质量控制：用于新工艺开发、材料研究以及生产线上的在线或离线质量抽检。

五、使用与选型要点

选择和使用玻璃表面应力仪时需考虑：

• 测量范围与精度：根据待测玻璃的类型（物理钢化、化学钢化、普通玻璃）和预期应力值范围选择合适的型号。
• 测量深度与能力：明确是否需要测量应力层深度（DOL）。
• 样品适应性：考虑玻璃的厚度、尺寸、形状（平板或轻微曲面）以及是否镀膜、是否夹层。
• 标准符合性：仪器是否符合或支持相关行业及国际测试标准。
• 操作便捷性：仪器的自动化程度、用户界面友好性以及数据管理功能。
• 校准与维护：确保仪器定期使用标准应力片进行校准，以保证测量结果的长期可靠性和溯源性。

###

玻璃表面应力仪作为精密光学仪器与材料科学结合的典范，已成为现代玻璃工业不可或缺的“质量卫士”。它以其非接触、高精度、高效率的测量特性，将看不见的应力转化为可读的数据，为生产安全、可靠、高性能的玻璃产品提供了坚实的技术保障。随着玻璃应用领域的不断拓展和技术进步，表面应力检测技术也将持续向着更高精度、更多功能和更智能化的方向演进。
